JWQ-1機械霧化蒸發器概述、

設備研發背景

一、隨著大規?，F(xiàn)代工業的迅速發展，工業廢水的排放量日益增加。以煤化工項目為例，為緩解水污染形勢，國家對新建煤化工項目的用水和水污染物的排放也提出了嚴格的指標要求，實現廢水“零排放” 已經成為煤化工發展的自身需求和外在要求。

    從我國廢水“零排放” 實際運行案例來看，高濃鹽水固化處理是廢水“零排放” 解決的難點。目前，蒸發被看做是污水處理中反滲透或是化學除鹽的替代工藝。國內外對高濃鹽水的處理一般采用兩種處理方式。一種是自然的蒸發塘（蒸發速度慢，蒸發面積大）、另一種是機械式蒸發。

    自然蒸發就是通過建設蒸發塘（也稱蒸發晾曬池），在合適的氣候條件下，有效利用充足的太陽能，將高濃鹽水逐漸蒸發，結晶后填埋?，F(xiàn)階段，國內蒸發塘通常受到場地限制或是蒸發塘造價限制，還包括環境清理和植被破壞的費用。運行情況并不理想，高濃鹽水蒸發不掉，蒸發塘面積和容積偏小，蒸發塘不斷擴建，蒸發塘變成污水庫。

二、 濃鹽水機械蒸發工藝總體上分為4 種， 即蒸汽壓縮蒸發工藝（MVR）、多效蒸發工藝（MED）、多效閃蒸工藝（MSF）、機械霧化蒸發。不管MVR、MED、MSF的哪種工藝技術，目前面臨的都是成本較高的問題，首先是一次性投資，其次是運行成本。同時，由于設備結構龐大，運行復雜，對濃鹽水的成分有所要求，受水質制約性比較強。因此，我們提出一種新的替代工藝：械霧化蒸發系統。該系統可將排入蒸發塘的濃鹽水進行機械霧化蒸發，從而使復鹽結晶而析出，此設備由于依靠的自然溫度風力進行霧化蒸發，所以對濃鹽水的成分沒有任何要求，不會出現因復鹽的沸點不同而需要龐大的蒸發系統來應付；同時由于運行成本極低（噸水處理成本約2-6元），因此可作為以上三種系統外的穩定而低成本的系統。

機械蒸發可以大大增加蒸發的速度，相同的水塘面積機械蒸發的速度是普通蒸發塘的16倍以上。機械蒸發器結構緊湊、運行穩定，而且可以便于安裝和運輸。機械蒸發是現有蒸發塘條件下一種低成本的蒸發方式，或是可以大大降低新蒸發塘面積的一種蒸發方式。

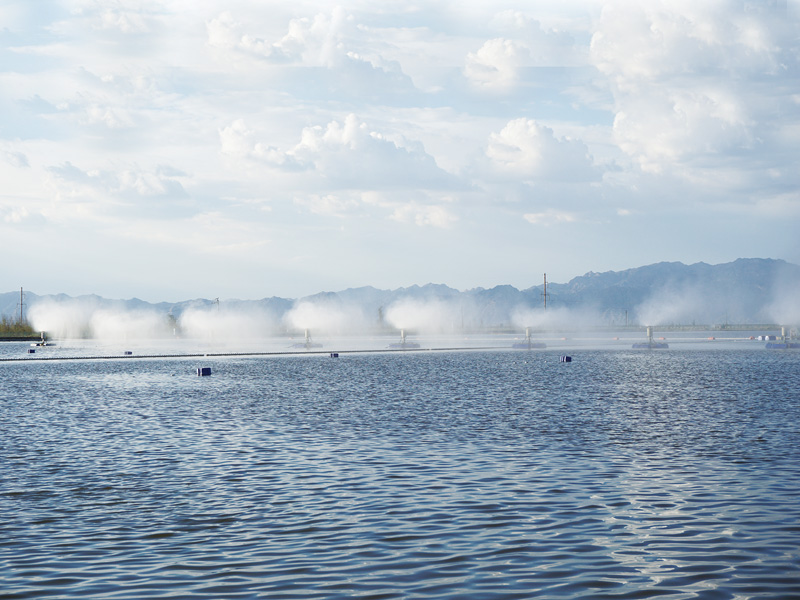

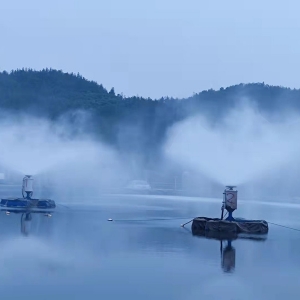

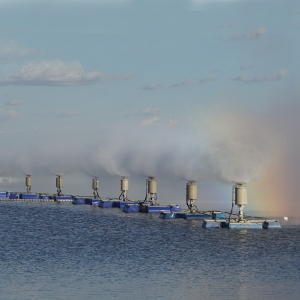

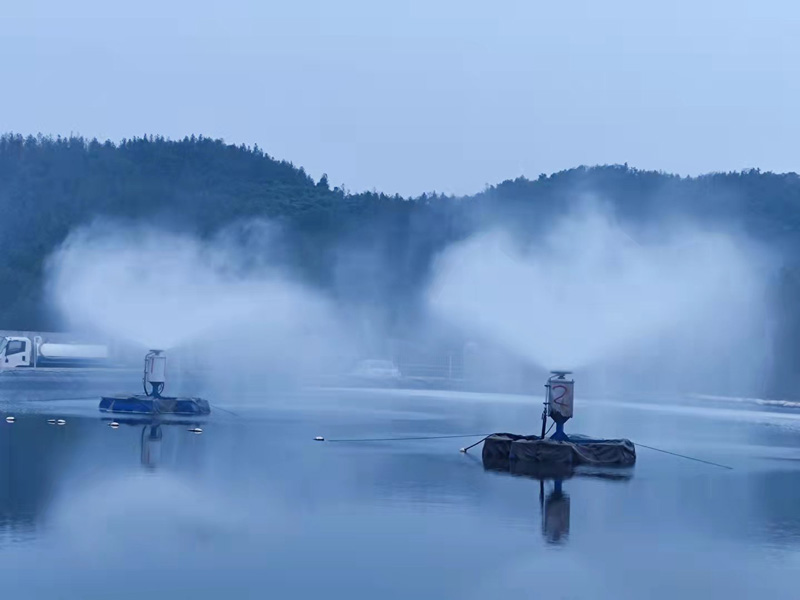

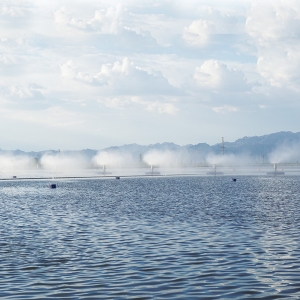

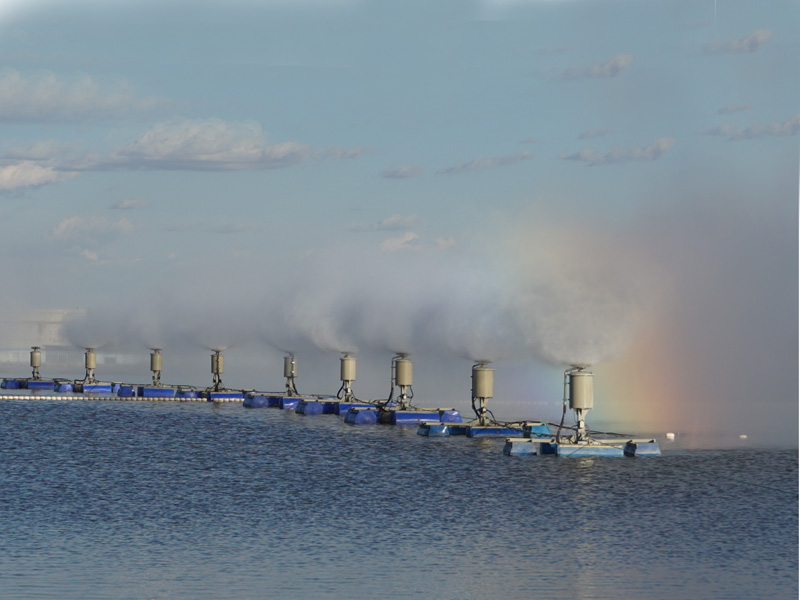

    三、機械霧化蒸發器：漂浮式、路基式、風送式機械霧化蒸發器：1、漂浮式機械霧化蒸發器設備架設于浮筒上，安裝于蒸發塘水面，進行霧化蒸發。流量每小時15立方、總功率24.2KW，每小時蒸發水量3-10m3左右。

2、路基式機械霧化蒸發器設備固定在蒸發池岸邊、

流量每小時5立方、總功率5.5KW，每小時蒸發水量1-3m3左右。

3、風送式式機械霧化蒸發器設備固定在蒸發池岸邊、

流量每小時15立方、總功率35KW，每小時蒸發水量7-12m3左右。

功率耗能低，連續工作能力強，設備所有密封件均采用免維護設備，裝置可以保證正常情況下連續運轉不停機，每年檢修一次。高速旋轉葉輪將水破碎至100μm粒徑小液滴，形成霧圖，利用自然天氣條件進行蒸發，蒸發效率高。

4、安裝在蒸發塘水面上，保證所有未蒸發的液體或是污染物都被控制回落在許可范圍內。不會對外界造成任何的污染。

蒸發式噴霧機系統應用于很多領域，醫療化工、石油化工、包括采礦、食品行業、木材加工、電力行業和城市污水處理廠。實現PLC集中控制，無線網絡監控及遠程控制。蒸發的措施、霧化蒸發器廣泛應用于污水零排放領域。該蒸發系統在零排放工藝中投資較低、處理成本極低。

5、我們可以提供整套污水解決方案，從現場場地分析到裝置的遠程控制系統。系統監測霧化蒸發器液滴大小和環境數據，依據監控數據調節每臺霧化蒸發器的參數，使其達到大的工作效率，同時控制其水霧飄逸范圍都在操作區域以內。我們的蒸發系統應用于很多領域，包括采礦、石油化工、食品行業、木材加工、電力行業和城市污水處理廠。

四、機械霧化蒸發器工作原理：

電動機通過支撐柱安裝在浮臺上，電動機的動力輸出軸上設置有扇片，增壓水泵固定在浮臺下方，電動機外壁上固定有噴水裝置，增壓水泵通過水管與噴水裝置相連通，噴水裝置的出水口位于扇片的下方。機械霧化蒸發器的有益效果在于、采用增壓水泵供水，噴水裝置的出水口位于扇片的下方，在扇片的作用下，水與外界環境接觸時間長，蒸發效果好。工程投資低、操作管理簡單、安裝拆卸方便、占地面積省等特點，可完全彌補自然蒸發塘的缺點。安裝在蒸發塘上，起到加強蒸發的作用，可增強蒸發效果14～30倍，蒸發同樣的廢水所需蒸發塘面積可降低到原來的1/10。

 KCS400機械霧化蒸發器有利于在小范圍內操作，尤其是在水體中含有大顆?；蚋吒g性的情況下能夠有效進行蒸發運作耐用，操作簡單，易于維護。對于工業難處理的化工污水是一個可靠地解決方案。

五、產品優點及特點

蒸發效率高：安裝在蒸發池水面上，保證所有未蒸發的液體或是污染物都被控制回落在許可范圍內。不會對外界造成任何的污染、高速旋轉葉輪將水破碎至100μm粒徑小液滴，形成霧圖，利用自然天氣條件進行蒸發，蒸發效率高。

拆裝頻率低：機械蒸發器結構緊湊、運行穩定，霧化蒸發器被設計成較小的頂表面面積，為了控制生成殘留物或者冰，較大限度的減少了清理和維修！

高性能：機械蒸發可以大大增加蒸發的速度，相同的水塘面積機械蒸發的速度是普通蒸發塘的16倍以上。機械蒸發是現有蒸發塘條件下一種低成本的蒸發方式。高速風扇葉片旋轉產生的較佳的水滴形態利于水蒸發。

1、維護簡單：設備便于安裝和運輸。功率耗能低，連續工作能力強，設計便于清潔和保養，機器本身不需要每周進行軸承潤滑保養。設備正常情況下可連續運轉10000小時不停機， 霧化蒸發器可以通過直徑為5mm的粒子。這樣一般不需要進行預過濾，減少了過濾環節，也減少了堵塞的問題。
