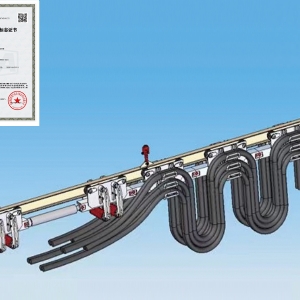

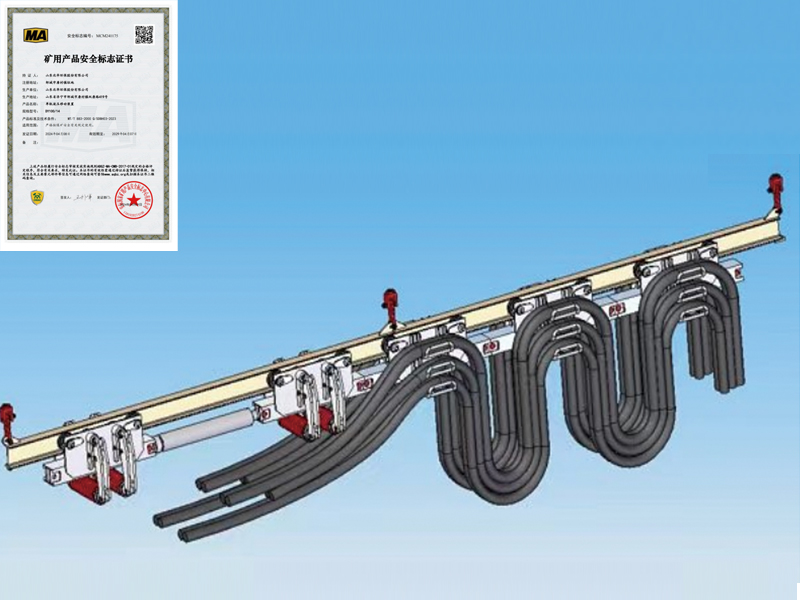

應用范圍:用液壓電纜單軌吊該設備主要用于綜采工作面移動電站與機組之間電纜移動,實現煤礦井下電纜移動伸縮的一種專用設備, 電纜只需一次性鋪設,減少電纜移動次數。
工作原理:礦用電纜液壓單軌吊的工作原理主要是利用液壓能轉化為機械能,驅動車輪轉動,使車體在軌道上行駛。
首先將要拖拽的電纜一根一根掛到各個處于較大距離的掛纜小車上,多余的電纜放在巷道底板的專用電纜車上。隨著綜采工作面的不斷推進,當需要拖動電纜時,操縱控制閥手把,推進油缸活塞桿伸出,推動前制動器和掛纜小車往電站方向移動一個步距(900),推動缸達到行程后,反向操縱控制閥手把,推進油缸拉動后制動器往前跟進一個步距。如此反復操作,可以具備80米的移動距離。當掛纜小車達到較近間距后,需要移動變電站。移動電站時,電站與端制動器用鏈條連接,隨著電站的移動,掛纜小車與電纜又被逐漸的伸展。
