一、概述

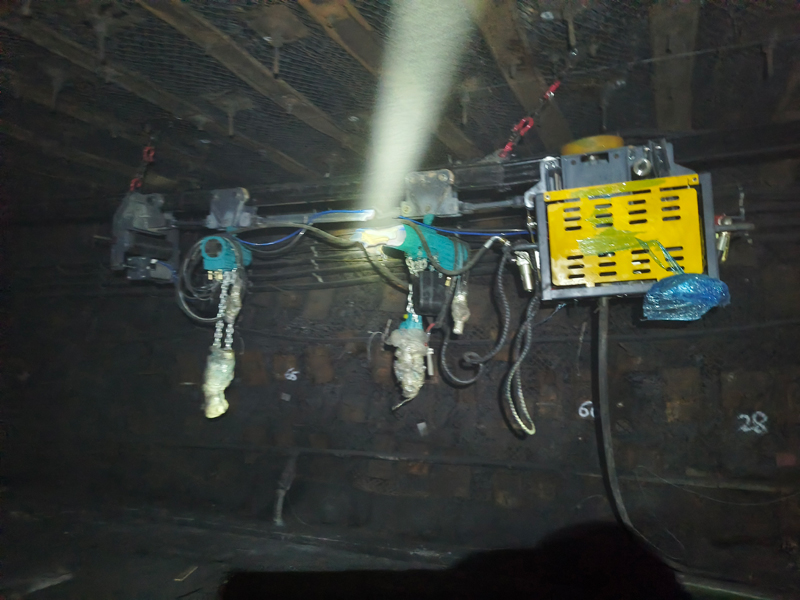

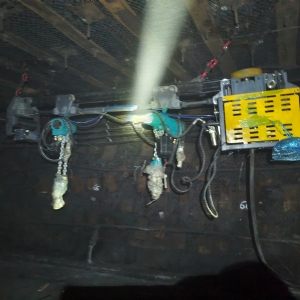

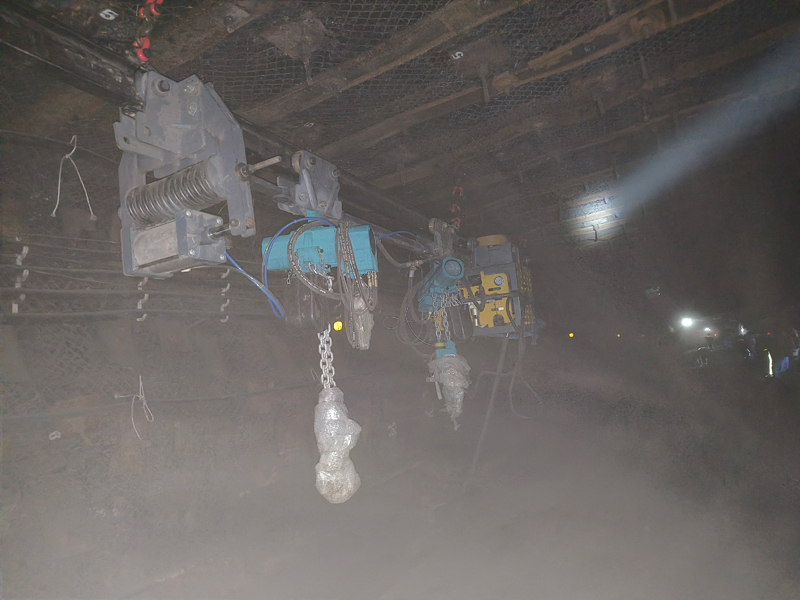

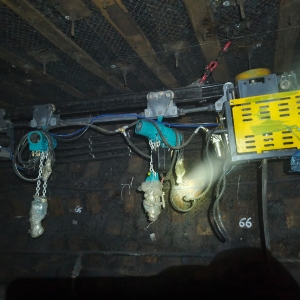

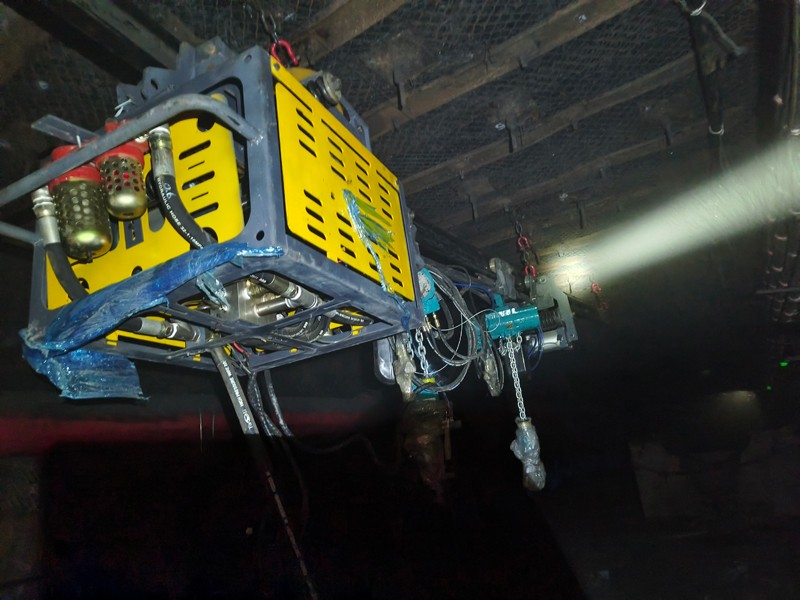

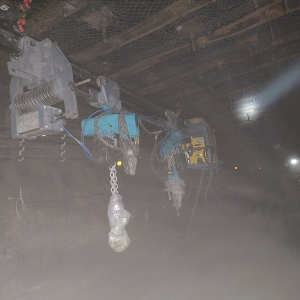

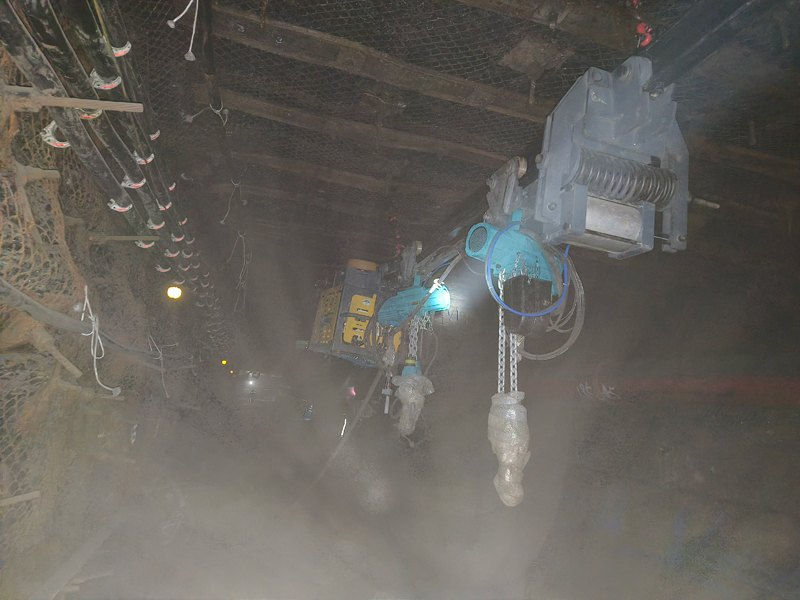

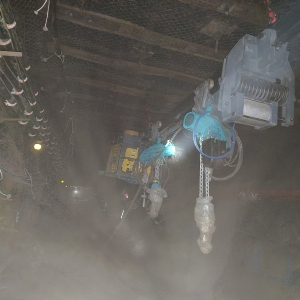

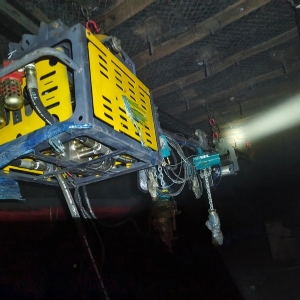

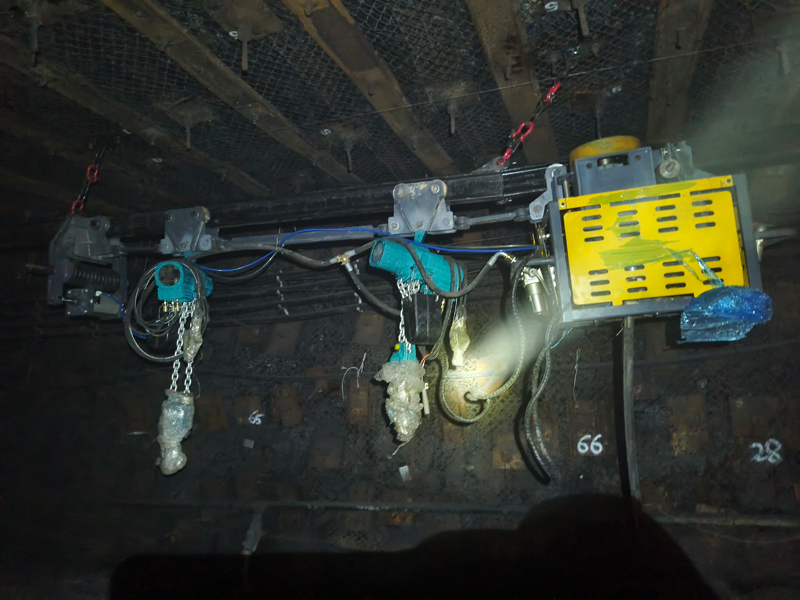

DQ30(S)氣動單軌吊車(以下簡稱:“單軌吊車”)是利用懸空軌道,以氣馬達經減速機構減速后帶動滾輪沿軌道立板摩擦驅動的設備。該單軌吊車由軌道、吊掛及高度調節裝置、氣動葫蘆、主驅動裝置、承載車、控制系統等部分組成。每節軌道由工字鋼及拖鏈托板組成,靠銷軸聯接。行走機構由氣馬達、減速箱等部分組成。減速箱的輸出端與驅動輪連接,行走膠輪與軌道立板貼合,靠摩擦傳動。葫蘆安裝在行走機構下方。整機用高度可調節的吊掛裝置吊掛于巷道頂板上的十字梁或錨桿、U型棚等。主要用于煤礦井下采、掘工作面上下端頭巷道超前支護的物料、設備的運輸,也可用于井下其它需要短距離運輸?shù)牡攸c。
二、執行標準
執行標準:Q/SDBH002-2023
三、主要特點
(1)結構緊湊,布局合理、適應性強。
(2)重量輕、移動方便,可隨工作面一同推進。
(3)操作簡單,可大大降低工人勞動強度。
(4)具有失效制動功能,額定載荷下爬坡角度 20°。
(5)具有下坡緩降點動剎車,并有上坡輔助功能
神
(6)具有雙速自由切換功能,行駛更穩定安全。

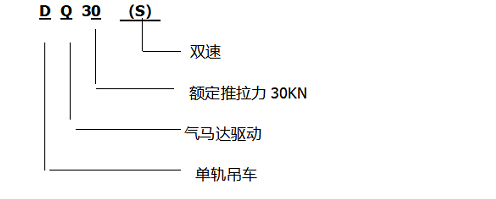

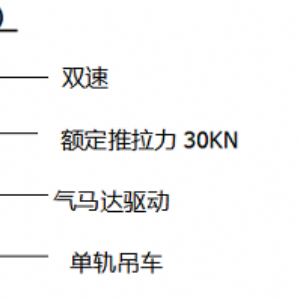

四、型號及含義

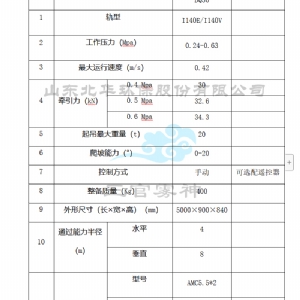

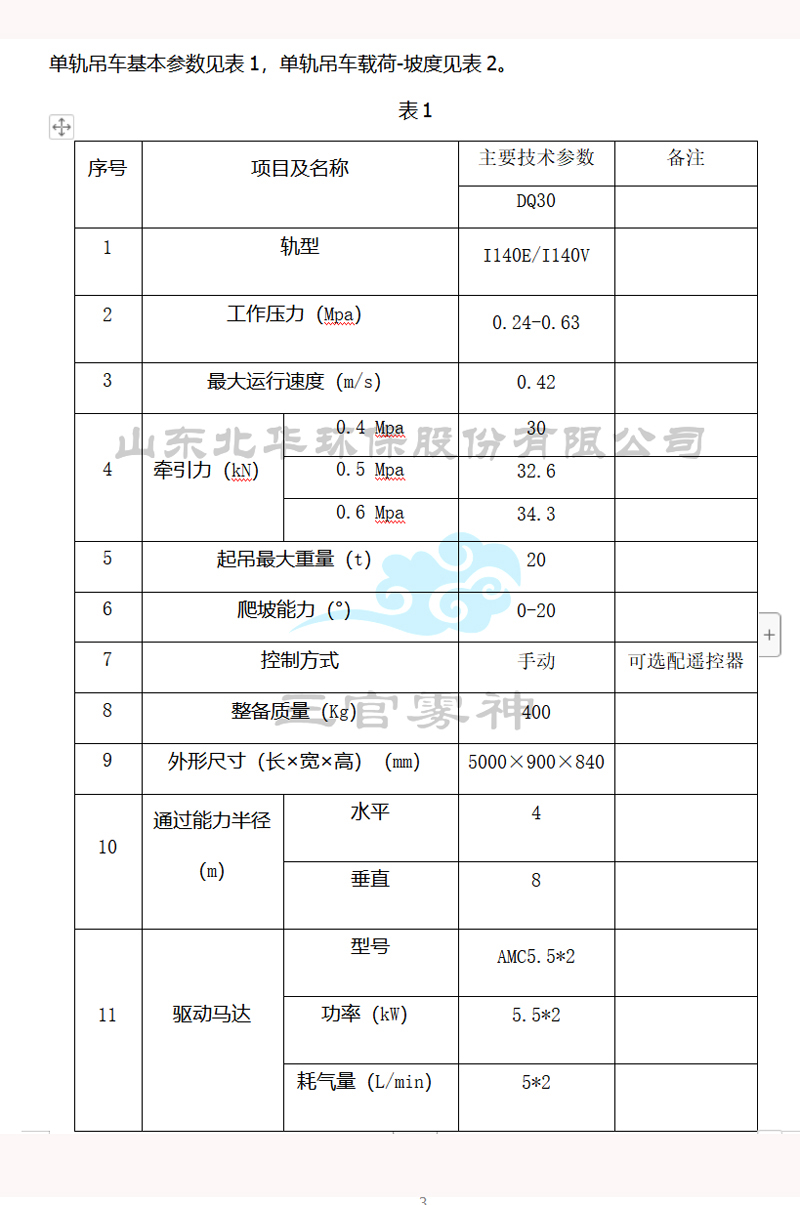

五、基本參數
、
