結構原理
1.主要結構

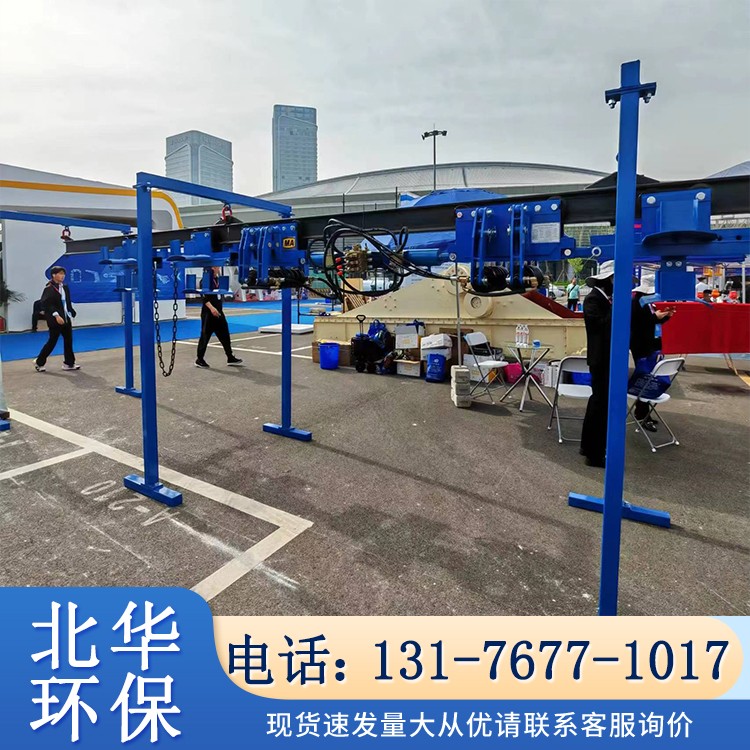

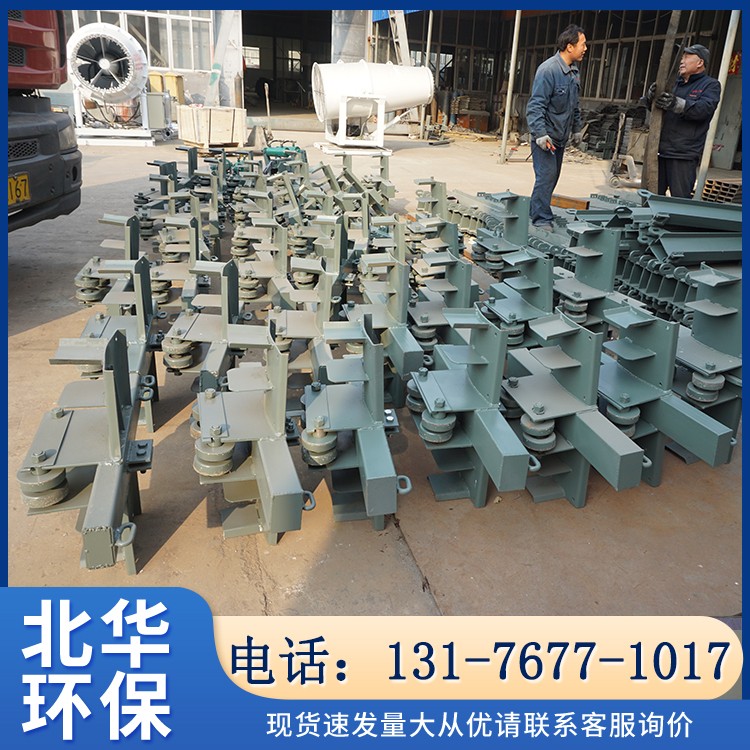

該單軌吊由軌道、制動器、推進缸、掛纜小車、端制動器(端頭鎖緊裝置)等部件組成(見圖1)。

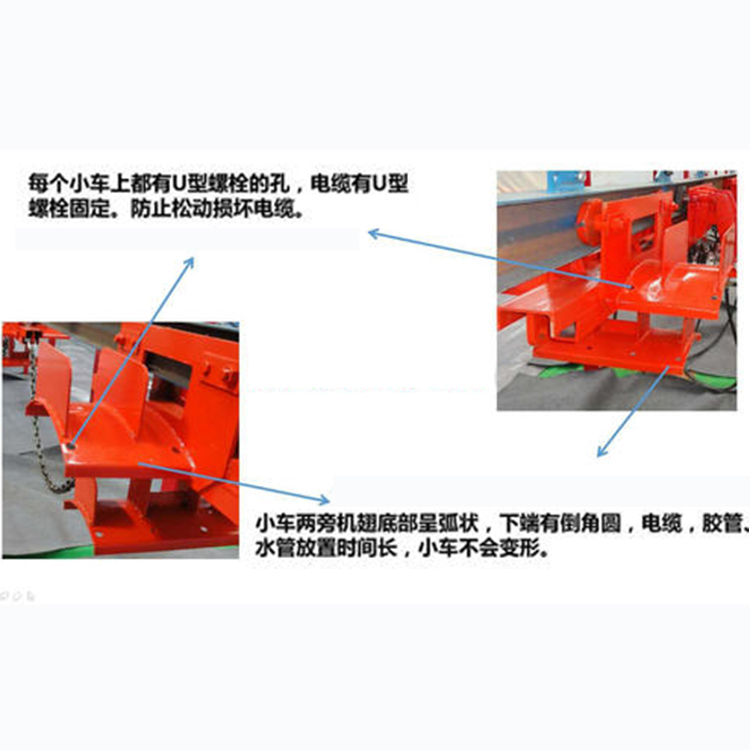

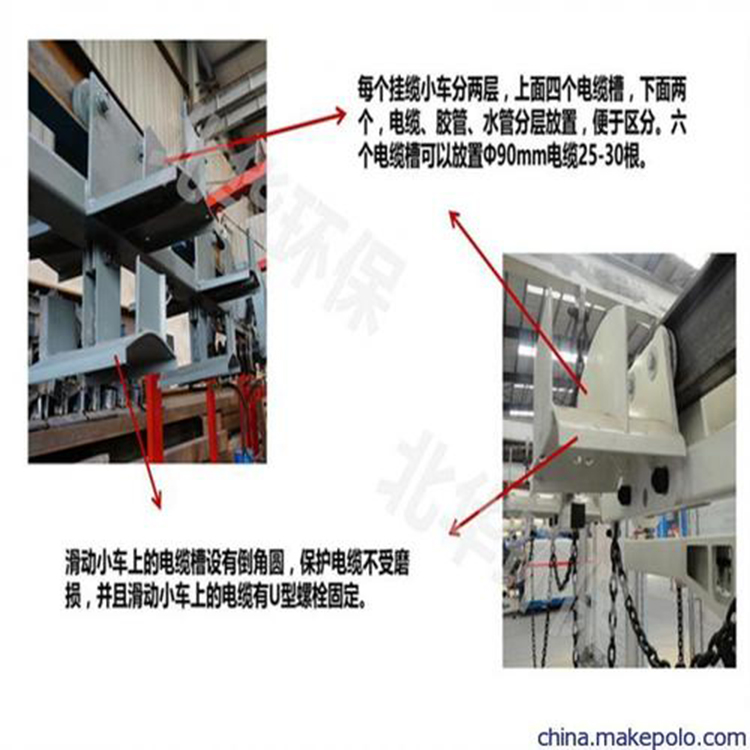

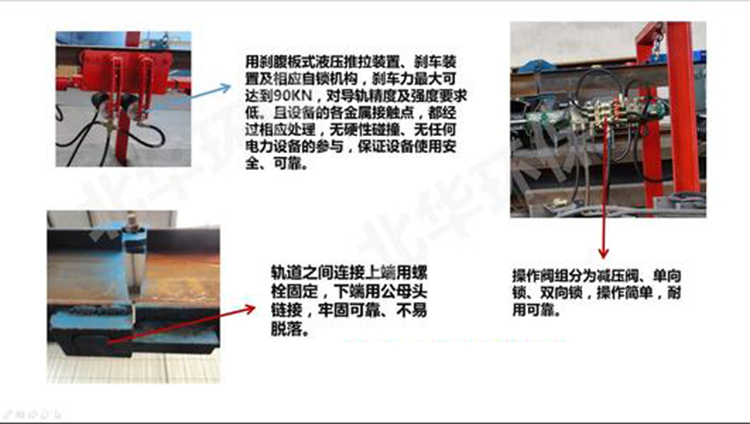

軌道由圓環(huán)鏈吊掛在巷道頂板上,軌道之間用鉸接螺栓連接,連接小車與各掛纜小車及尾部分纜小車的圓環(huán)鏈用于電動絞車將形成撓度的電纜拖直,推進缸用于推動掛纜小車,使掛纜小車上的電纜形成撓度,以便回收。止退小車的作用是在上坡段當制動器出現故障時,阻止形成撓度的掛纜小車向后下滑。
2.使用與操作方法說明
(1)使用習慣:制動器可以根據用戶的不同使用習慣,可以選擇放在掛纜小車中間或者是末端(采煤機方向),放在末端使用時,在制動器之后僅設置一個掛纜小車與制動器剛性連接,隨著綜采工作面的每次推進,要不斷的操作推進缸。放在中間使用時,與兩個制動器連接的小車與制動器剛性連接,在采煤面一側的小車要使用一個剛性桿(用戶自備)將末端的小車與刮板運輸機機尾連接起來,隨著刮板運輸機的推移,后部掛纜小車被自動推動,掛纜小車縮至短間距時,操作推進缸手把逐步將該段電纜一次性拉直,整體小車都縮短至短間距時,需要移動電站前移。這種使用方法操作次數少,移動不頻繁。(2)操作:首先將要拖拽的電纜一根一根掛到各個處于大距離的掛纜小車上,多余的電纜放在巷道底板的專用電纜車上。隨著綜采工作面的不斷推進,當需要拖動電纜時,操縱控制閥手把,推進缸活塞桿伸出,推動前制動器和掛纜小車往電站方向移動一個步距(800),推動缸達到行程后,反向操縱控制閥手把,推進缸拉動后制動器往前跟進一個步距。如此反復操作,大可以具備50米的移動距離。當掛纜小車達到近間距后,需要移動變電站。移動電站時,電站與端制動器用鋼絲繩連接,隨著電站的移動,掛纜小車與電纜又被逐漸的伸展。
(3)止退掛纜小車的作用是在上坡段防止制動器失靈時,掛纜小車反向退回。
